Avec Mist, nous avons la possibilité de mettre à jour les commutateurs directement depuis le cloud.

Prérequis

• Assurez une connectivité SSH stable du commutateur au cloud
• Assurez-vous qu’il y a suffisamment d’espace sur le commutateur (plus de détails ci-dessous)

Activer la colonne Status depuis le Menu

Assurez-vous que la colonne Status est activée afin de voir l’état de la mise à jour.

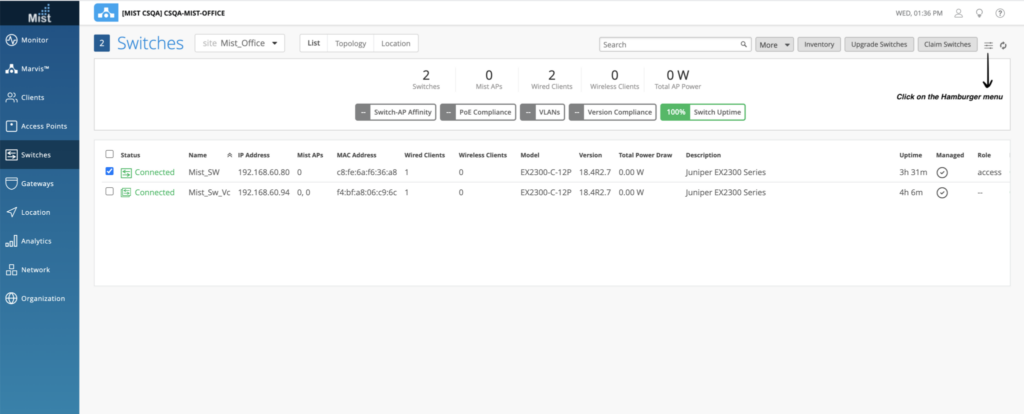

L’option de menu « hamburger » est visible en haut à droite dans la vue de la liste des commutateurs :

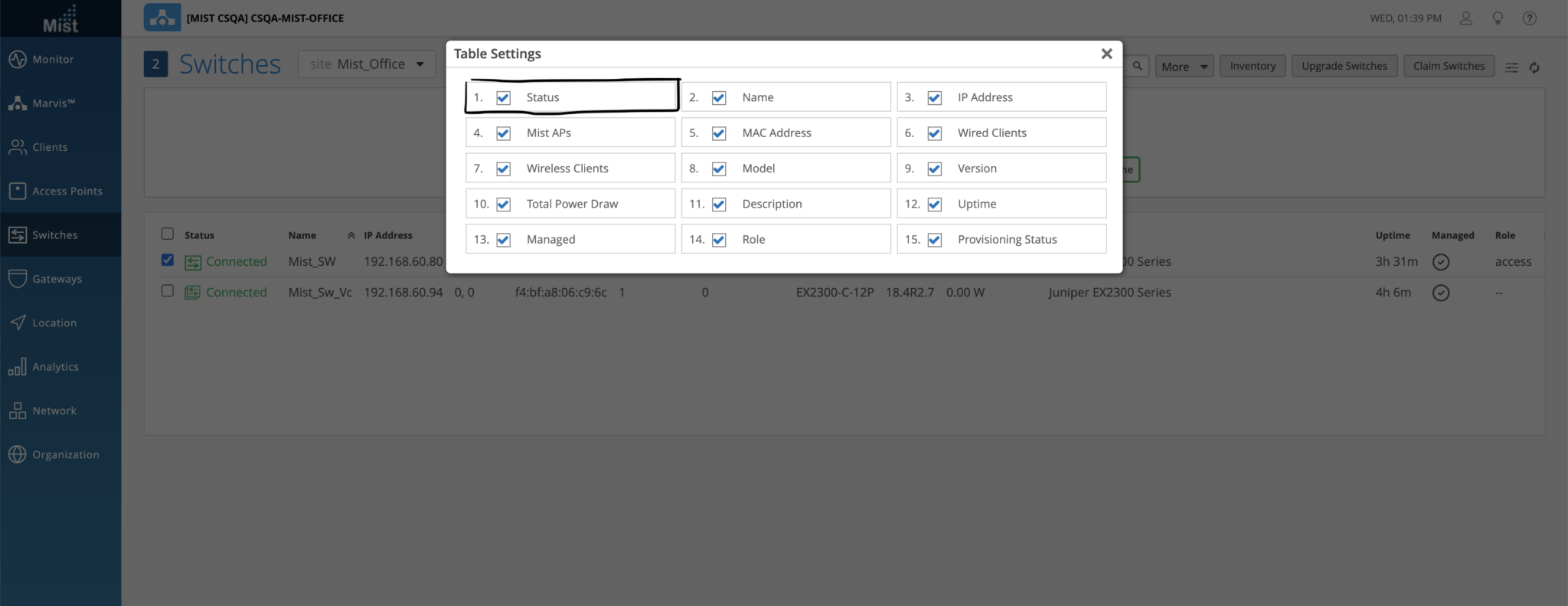

Assurez-vous que l’option Status est cochée:

Étapes de la mise à jour :

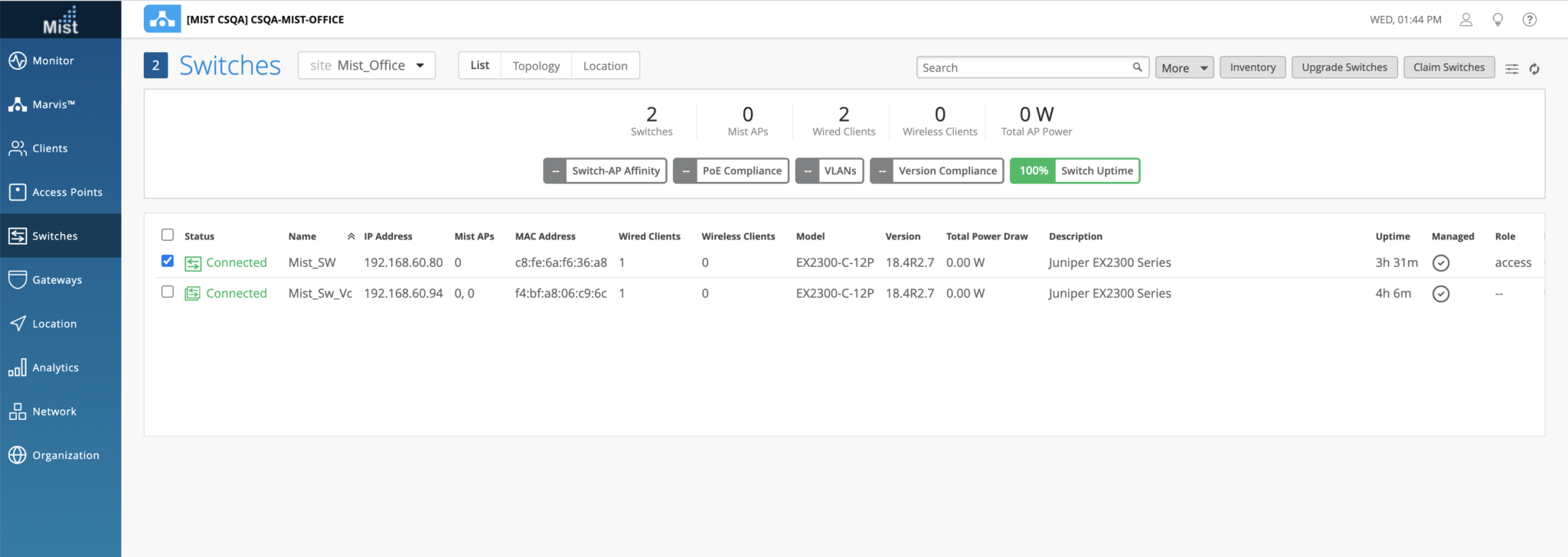

1. Sélectionnez le commutateur et l’option « Upgrade switches » apparaîtra en haut à droite.

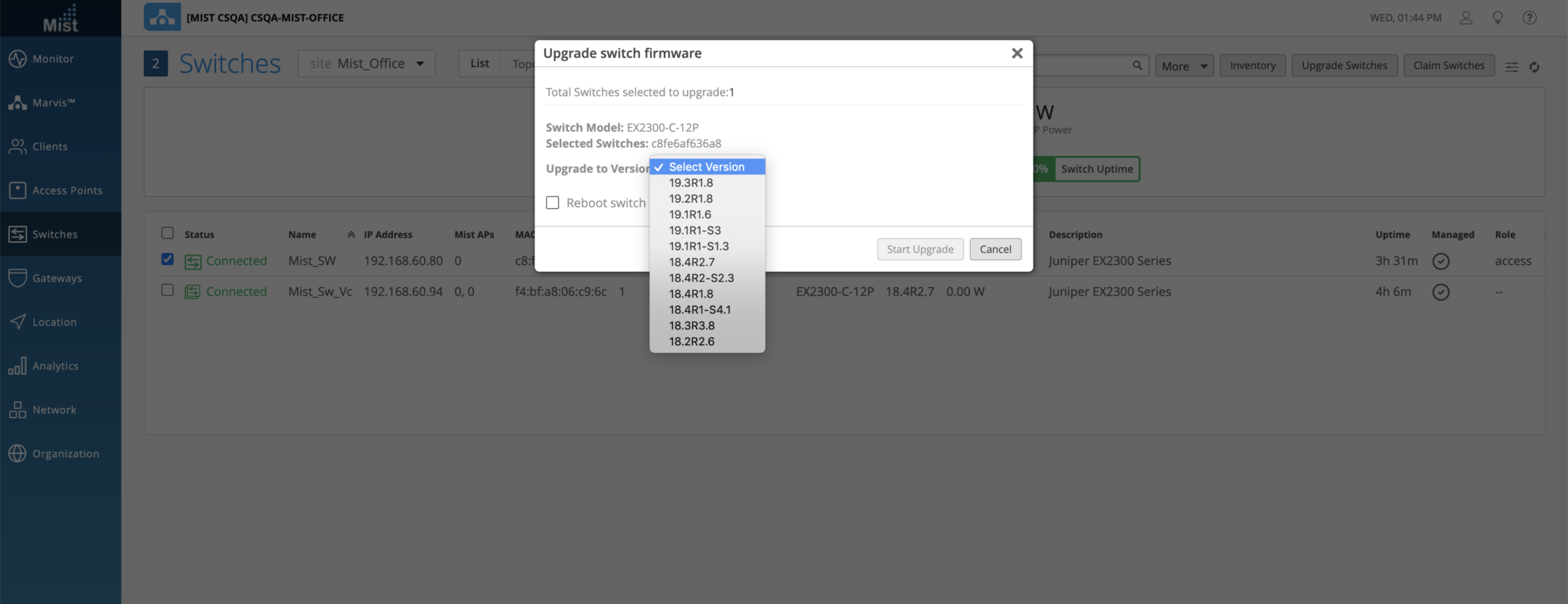

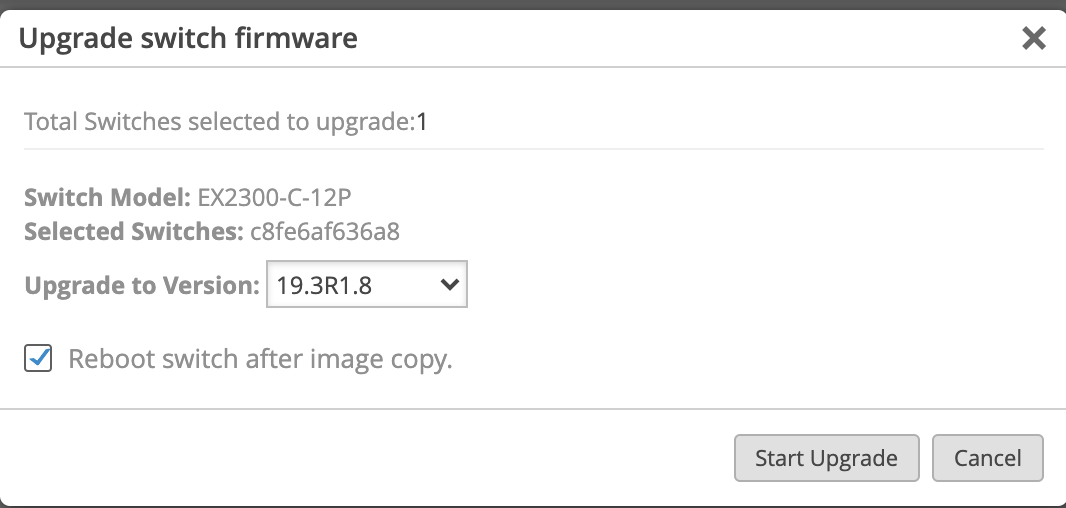

2. Cliquez sur “upgrade switches“ → “Upgrade switch firmware” → Sélectionnez la version de votre choix.

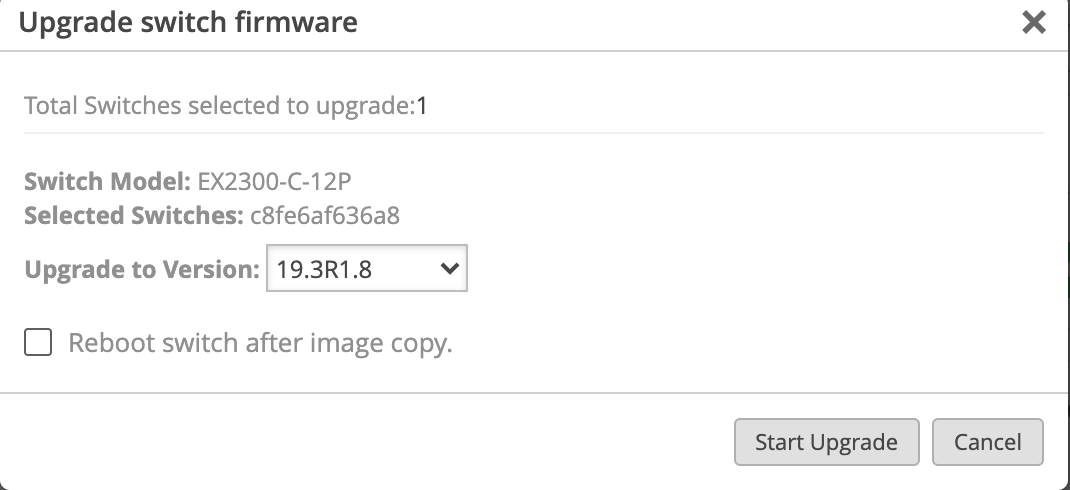

3. Vous avez deux possibilités :

• Ne rien cocher : L’image sera copiée sur le commutateur et attendra le redémarrage. Pour finaliser la mise à jour du commutateur, sélectionner Utilities → Reboot Switch quand vous serez prêt à le faire.

• Reboot switch after image copy : En cochant cette case, le commutateur va redémarrer automatiquement après la copie complète de l’image et le commutateur va redémarrer avec cette nouvelle version.

4. Le processus de mise à jour

Une fois la mise à niveau démarrée, la progression de la mise à niveau sera indiquée dans la vue de la liste des commutateurs, la vue des détails du commutateur (s’affichera comme → Upgrading) et dans la vue Switch Insights :

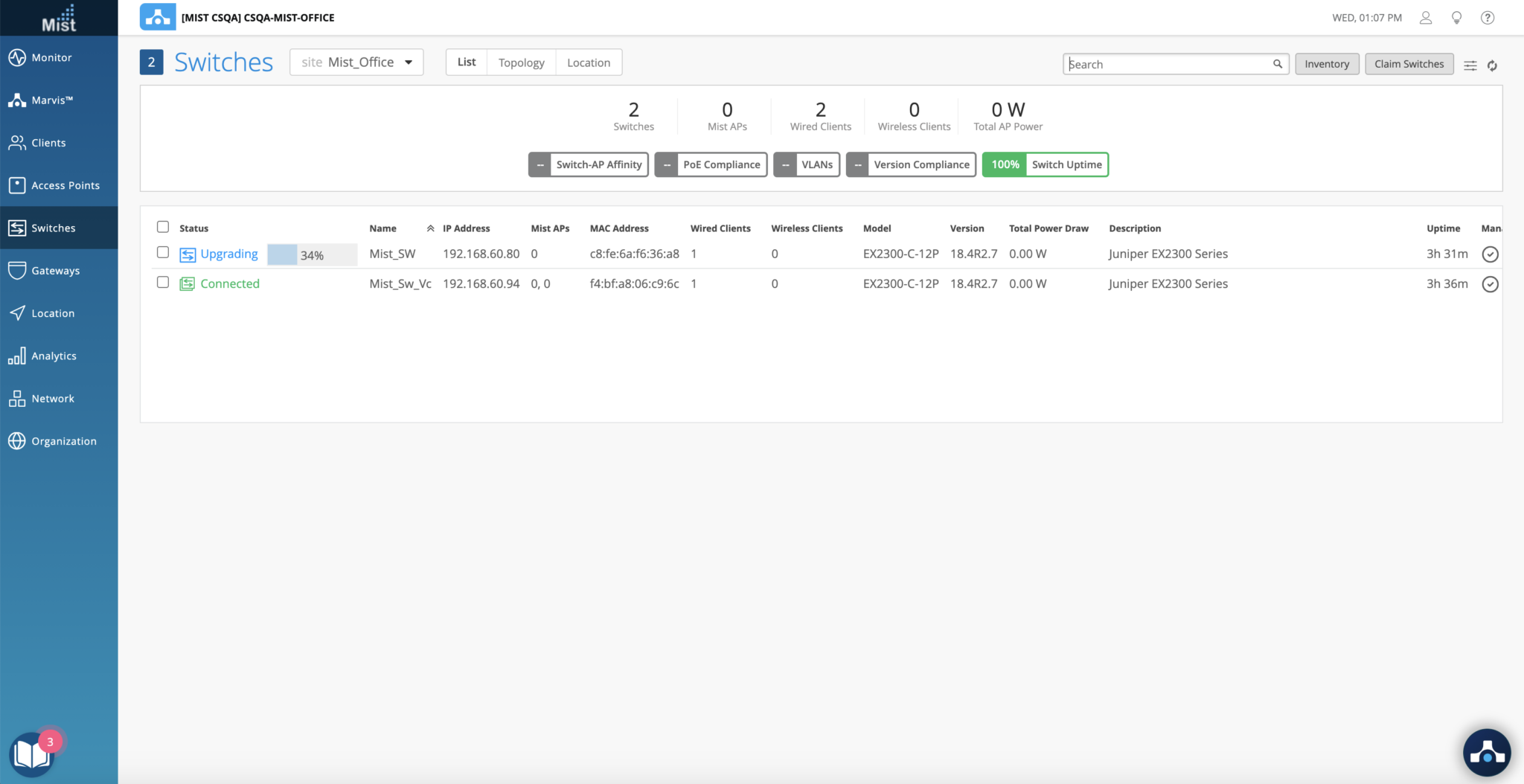

Vue de la liste des commutateurs :

Vue sur le commutateur directement :

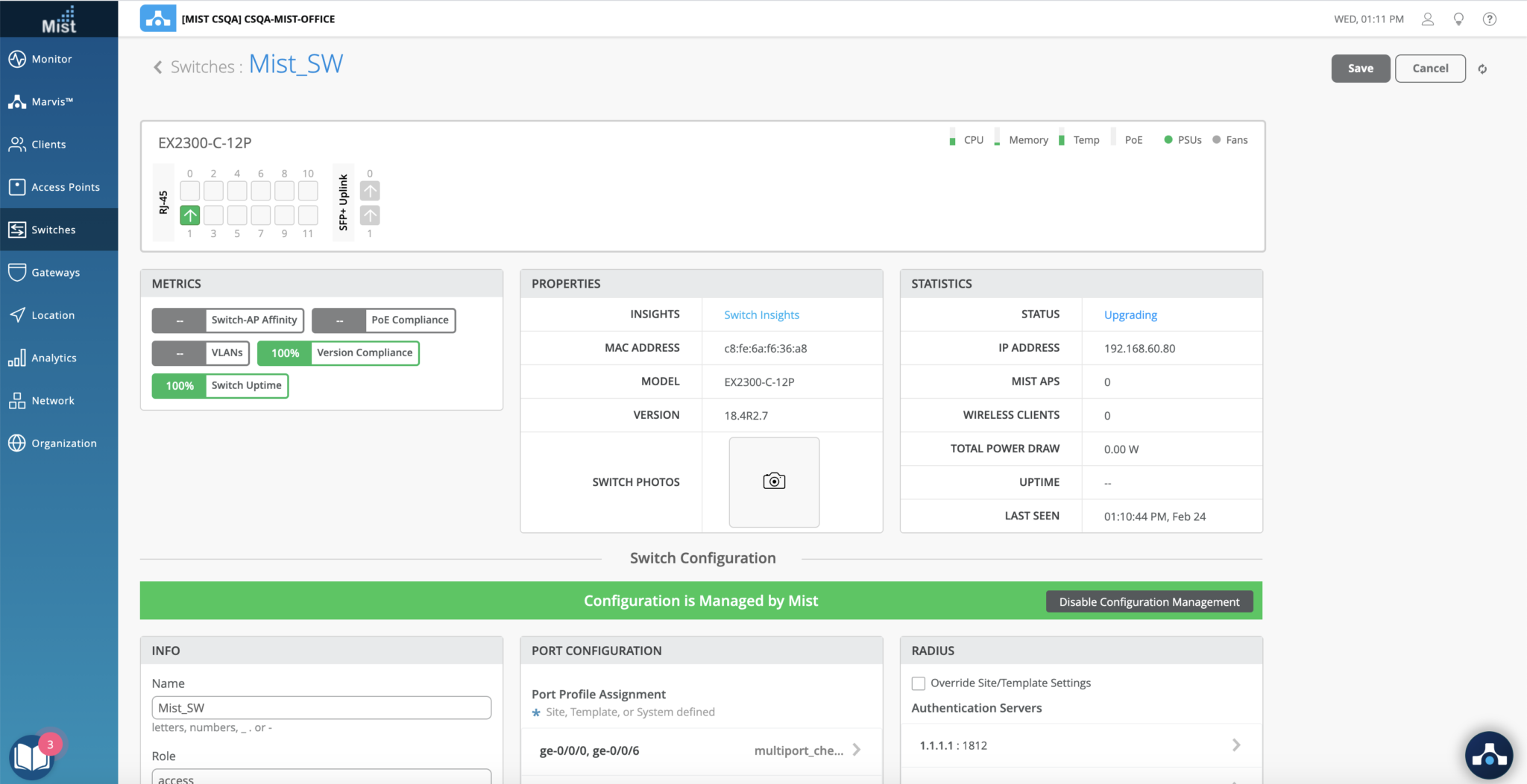

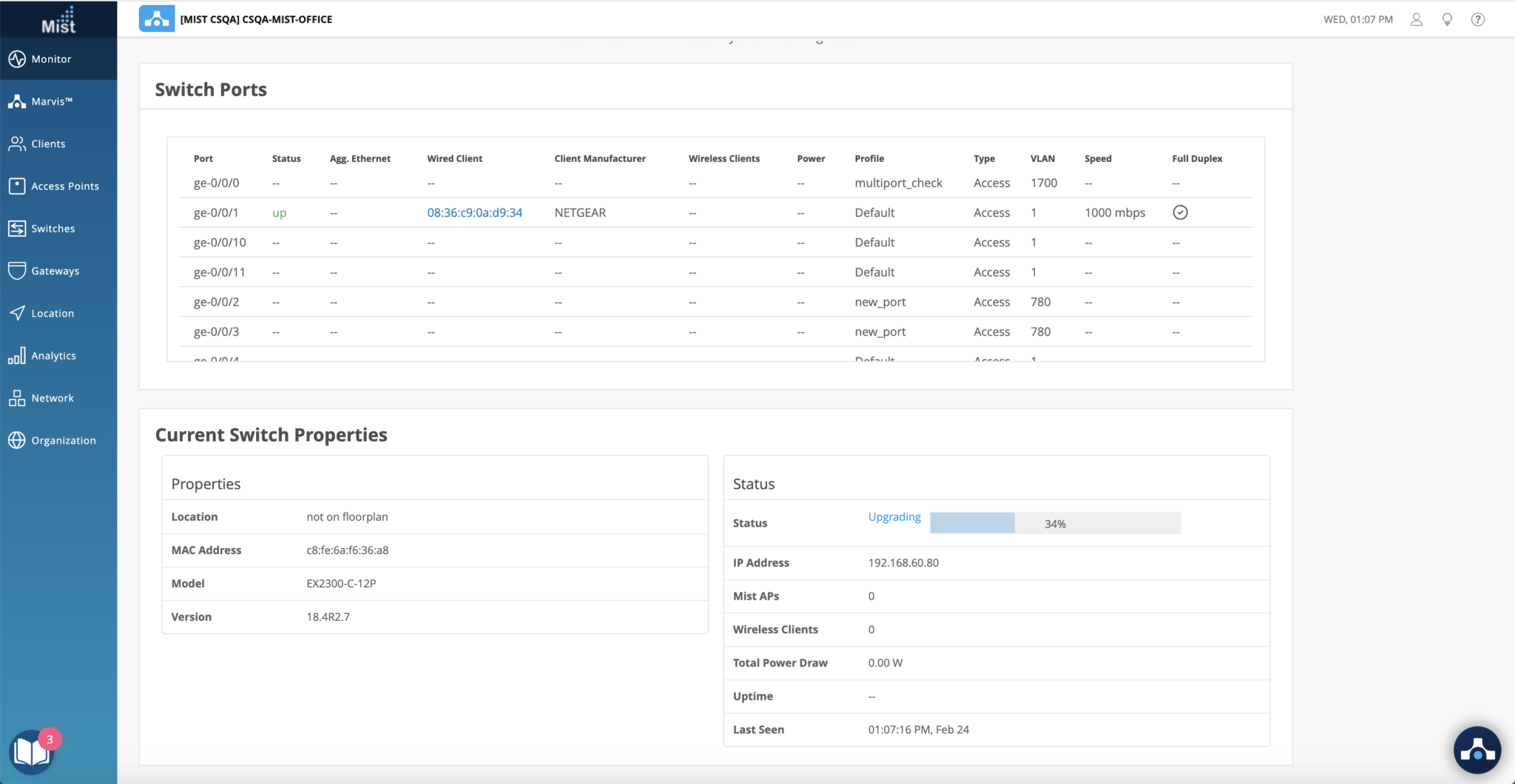

Vue détaillée du commutateur :

5. Une fois le processus de copie terminé, si l’option « Reboot after image copy » a été choisie, le commutateur démarrera automatiquement et la mise à niveau du commutateur sera terminée.

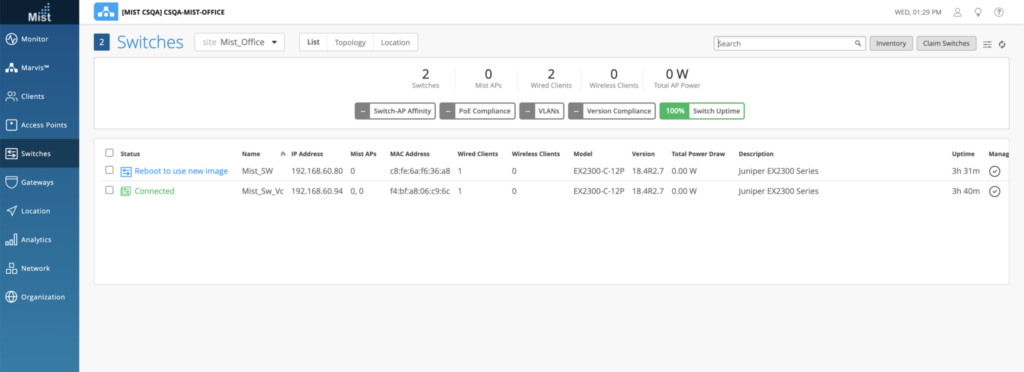

6. Si l’option « Reboot after image copy  » n’est pas cochée, l’interface utilisateur indiquera que le commutateur doit « Reboot to use new image ».

Évènements de mise à jour

Les événements de mise à niveau sont visibles sur l’interface utilisateur. Cliquer sur « switch insights » redirigera vers les événements de mise à niveau de Switch :

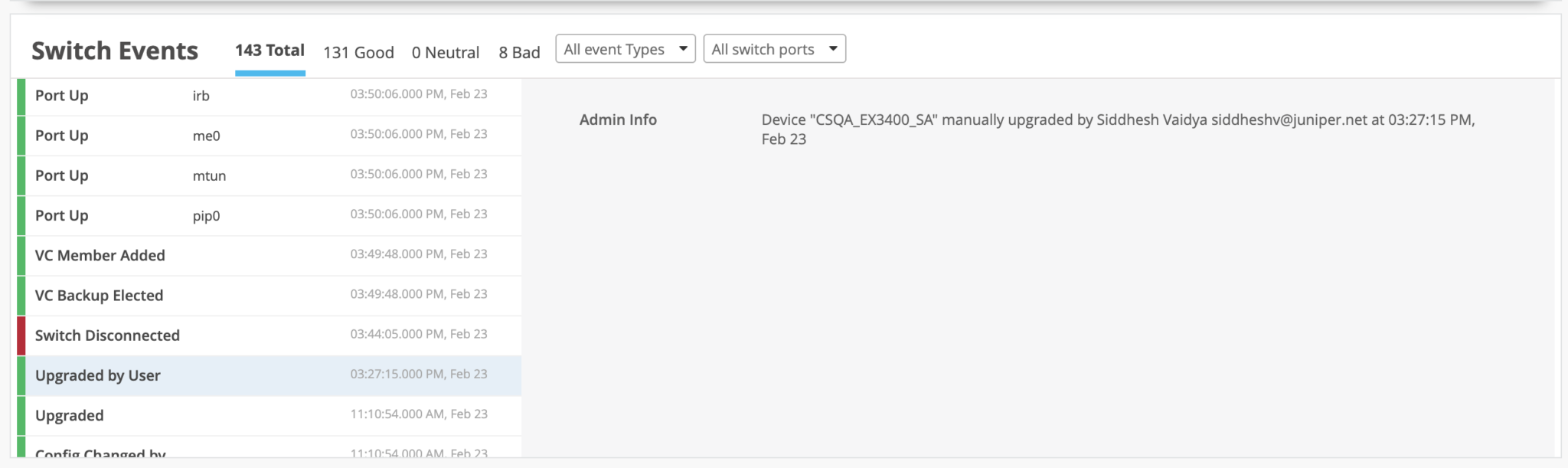

Les événements ci-dessous apparaîtront lorsque vous choisirez « Reboot after image copy » :

« Upgraded by User» (ce qui signifie que l’utilisateur a lancé la mise à niveau à partir de l’interface utilisateur)

 :

‘ Upgraded’ (après le redémarrage du commutateur et la mise à niveau vers l’image mentionnée à partir de l’interface utilisateur)

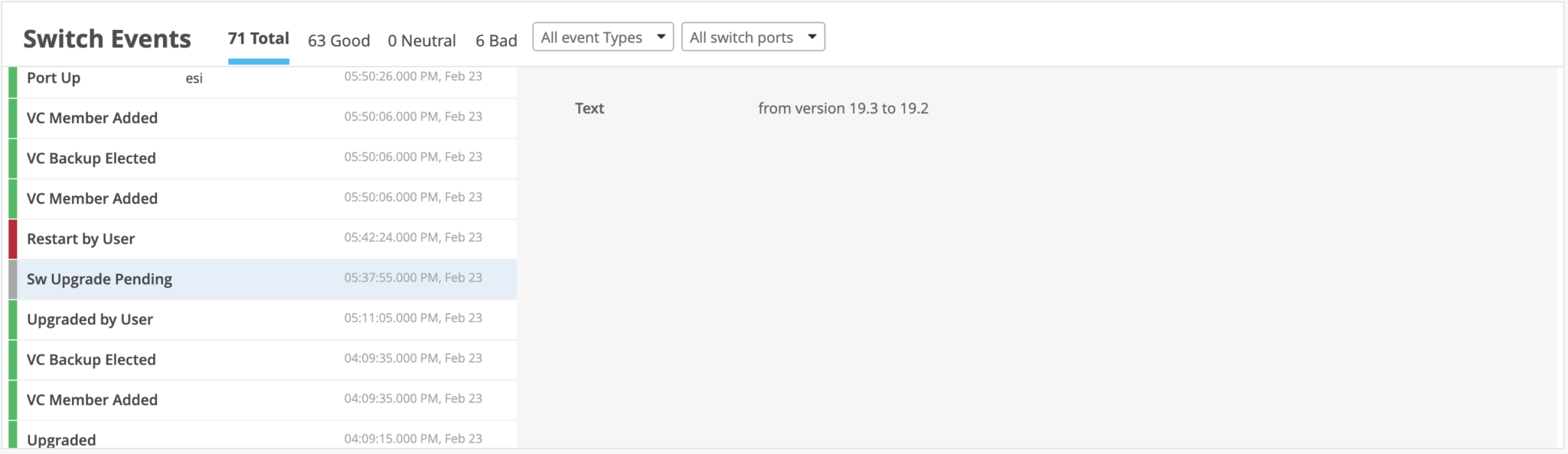

Si l’option « Reboot after image copy » n’est pas cochée, l’événement « Sw Upgrade Pending » est visible car un redémarrage manuel est nécessaire pour terminer la mise à niveau du commutateur vers la version souhaitée :

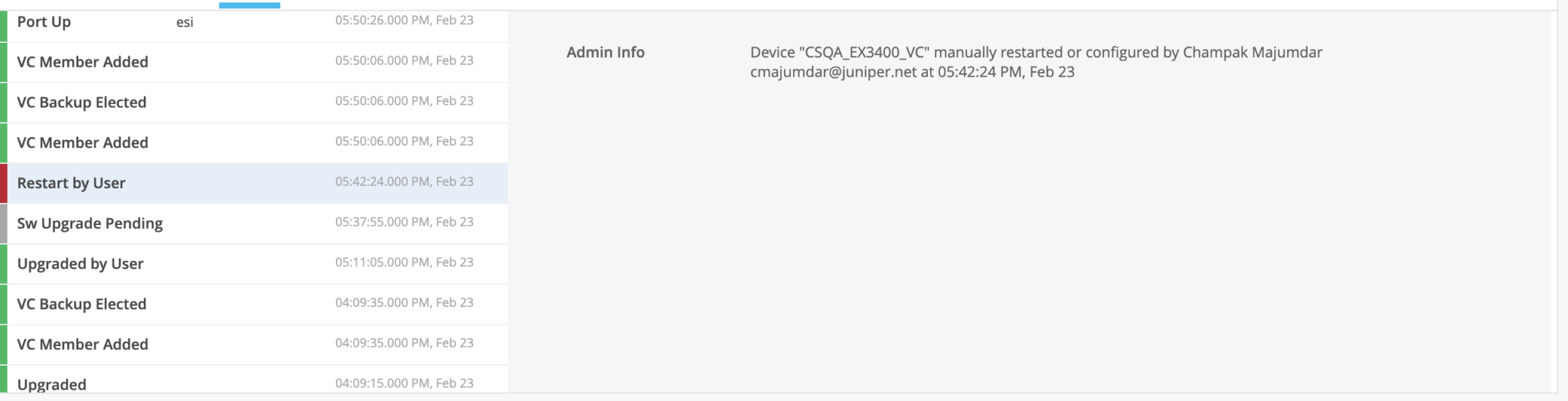

L’événement « Restart by User » est visible car un redémarrage manuel est nécessaire pour que Sw_upgrade prenne effet :

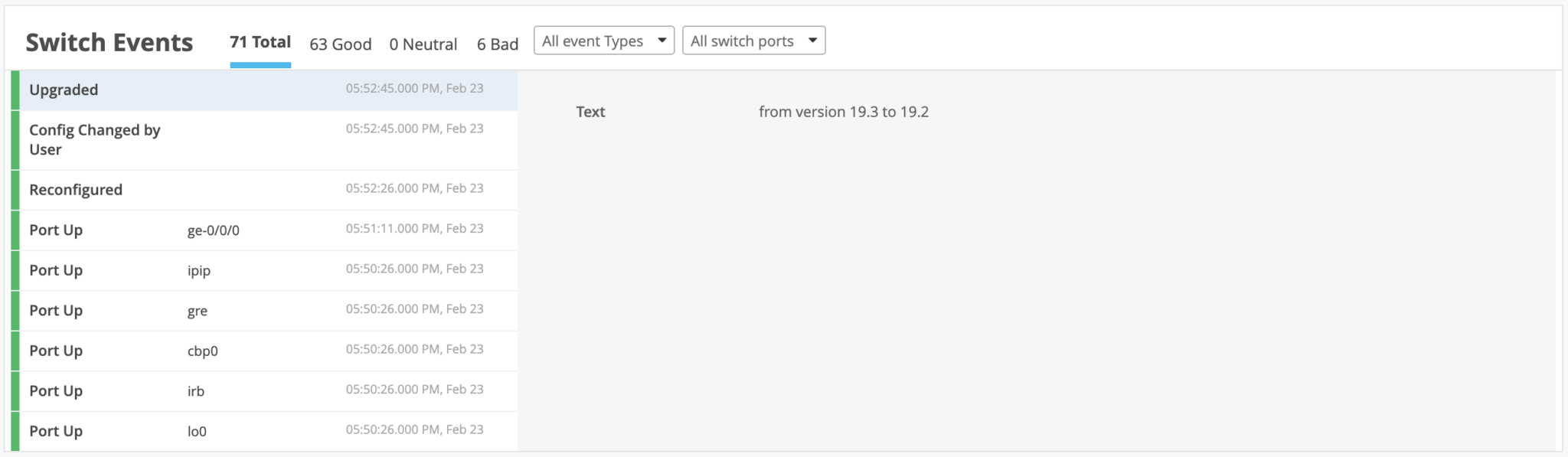

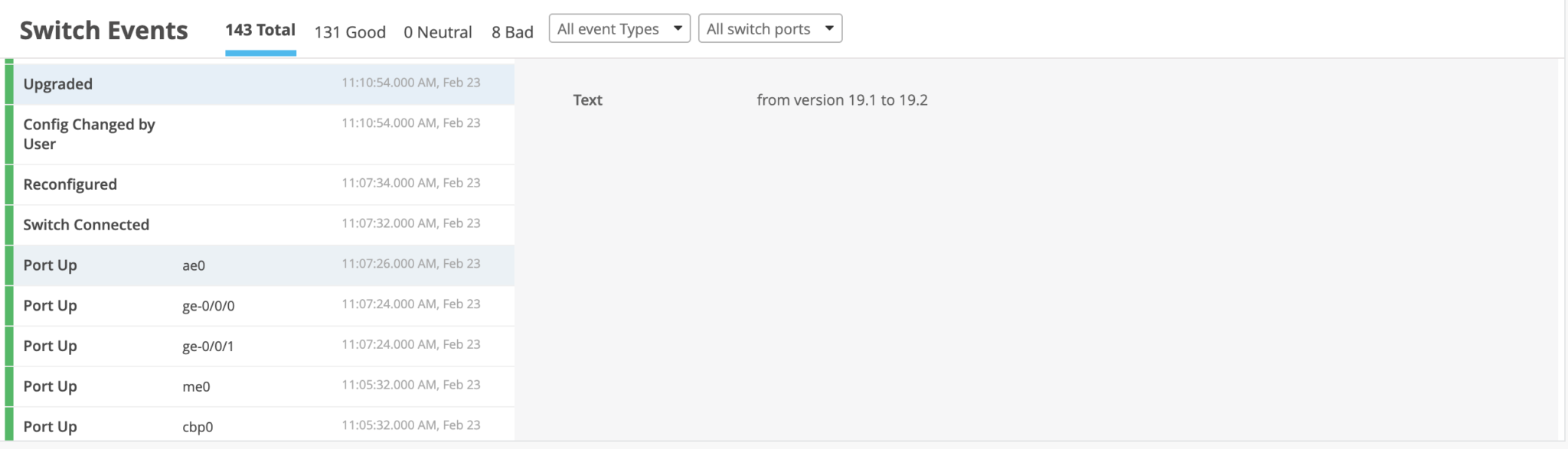

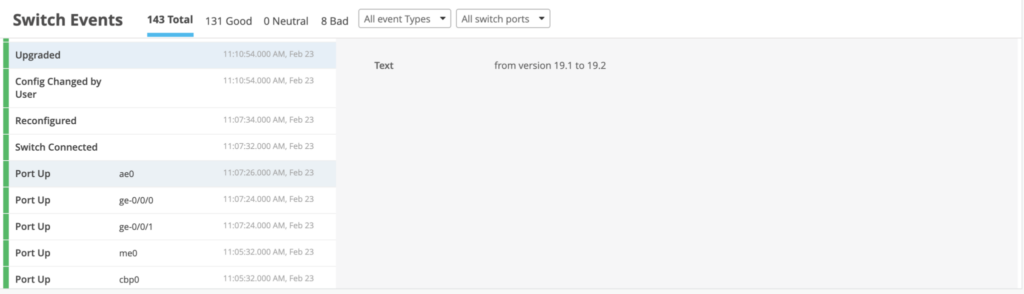

Une fois le commutateur mis à niveau, les événements mis à niveau sur l’interface utilisateur sont visibles :

Mise à niveau de multiples commutateurs :

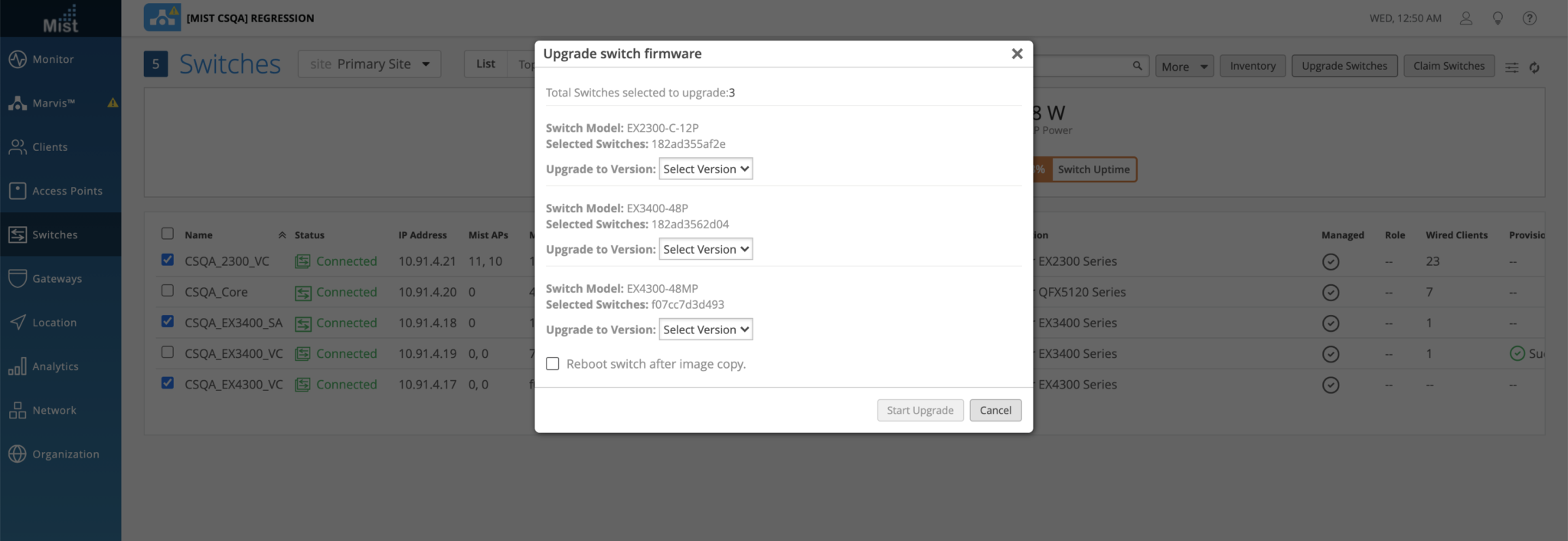

Mist fournit des options pour mettre à niveau plusieurs plates-formes simultanément à partir de la vue de la liste des commutateurs (avec différentes combinaisons de modèles de commutateurs) :

Support de la mise à jour d’un virtual chassis

Mist prend en charge la mise à niveau du virtual chassis. Le support n’inclut pas NSSU.

Support de la mise à niveau du Mixed mode virtual chassis

Mist prend en charge la mise à niveau du châssis virtuel en mode mixte pour la plate-forme 4300 (4300 + 4300MP), 4400 (4400+4400MP)

Évènements échoués

Il existe quelques cas où la mise à niveau du commutateur peut échouer. Les événements d’échec sur la page Insights fourniront plus de détails sur la cause première pour référence.

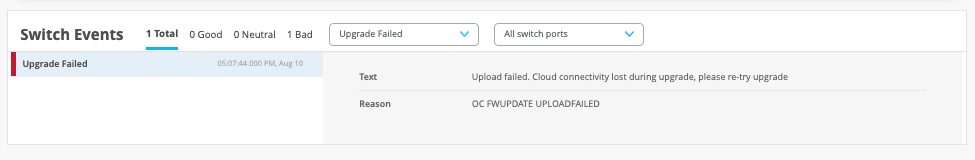

a) Upload Fail : lors d’une mise à niveau du commutateur, s’il y a une déconnexion SSH ou un bagot de port de liaison montante, le téléchargement du commutateur échouera et cela sera également affiché sur la page des événements Switch Insights :

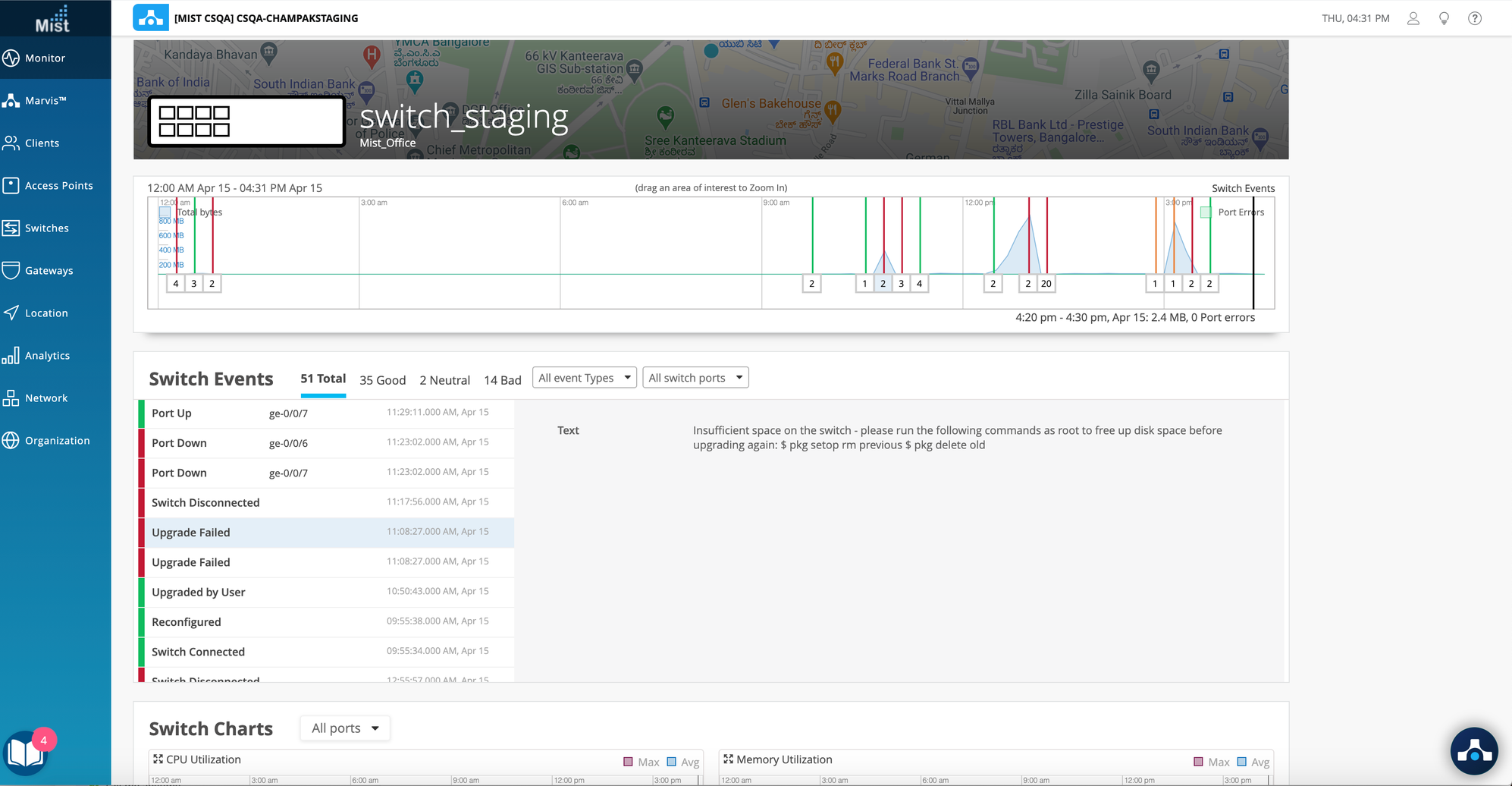

b) Échec de la mise à niveau en raison de problèmes d’espace :

Dans ce cas, il faudra se connecter en ssh en tant que root et lancer les commandes :

mist-sw> start shell user root
password:
mist-sw % pkg setop rm previous
mist-sw % pkg delete old

Veuillez réessayer la mise à niveau une fois les commandes passées pour chaque membre du VC.

Autres Évènements :

Voici un exemple d’autres scénarios d’événements pris en charge :

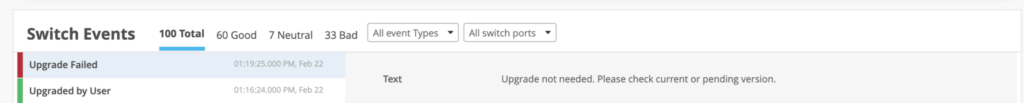

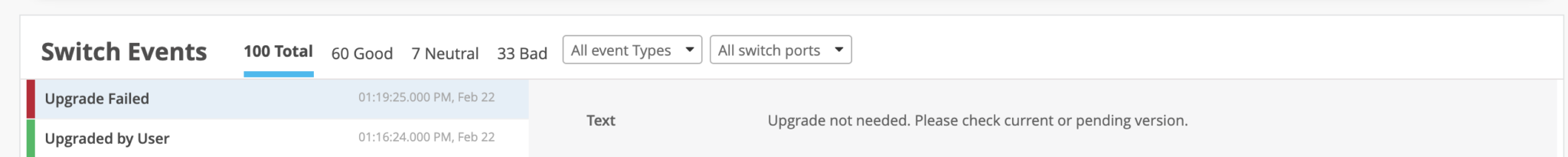

Si l’utilisateur lance la mise à niveau avec la même image qui est déjà en cours d’exécution sur le commutateur, la mise à niveau échouera et la mise à niveau ne sera pas nécessaire (idem pour les cas où la même image se trouve dans la version en attente du commutateur). Cela sera affiché sur les événements de commutation.

Vérification de l’heure sur le commutateur

Assurez-vous que l’heure sur le commutateur est correcte.

show system uptime >>> vous indiquera l’heure sur le commutateur.

Si l’heure sur le commutateur est incorrecte, la non-concordance de l’heure entraînera également un échec de la mise à niveau :

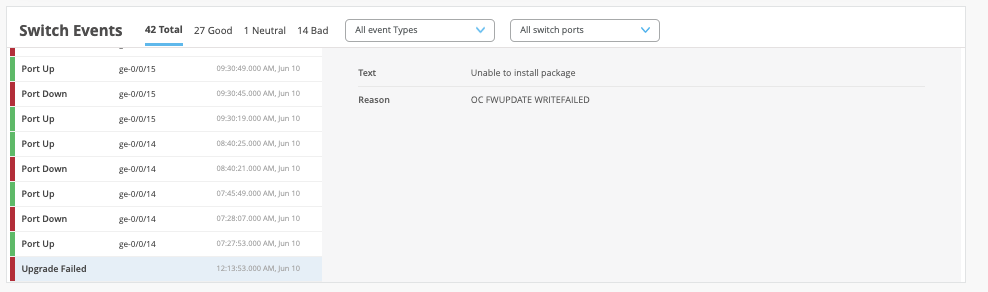

OC FWUPDATE WRITEFAILED a été vu sur le commutateur et l’heure était incorrecte.

Espace disque insuffisant

La mise à niveau du commutateur est implémentée de manière à utiliser la commande « request system storage cleanup » avant toute mise à niveau pour s’assurer que l’espace est disponible afin que l’image puisse être copiée dans le dossier /var/tmp sur le commutateur.

Disponibilité des versions

Si la version souhaitée n’est pas disponible dans la liste déroulante, veuillez envoyer un ticket à [email protected]. L’image sera mise à disposition sous 24 à 48 heures.
